CONVERSORES SERIALES RS232-TTL y RS485-TTL

Estos dispositivos convierten datos con el formato serial RS232/RS485, en nuevos datos con formato TTL y visceversa. Los módulos fabricados por microAXIAL ofrecen, según el modelo, aislación galvánica, y además niveles TTL opción lógica postiva o negativa.

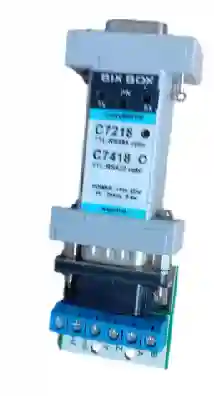

C7218 es un conversor aislado RS485 a TTL. Amplio rango de alimentación. Uso industrial, laboratorios, energía. etc.

C7218 conversor TTL-RS485, aislado

Conversor con aislación galvánica, control de comunicaciones inmejorable, amplio rango de alimentación, gran absorción de sobrecarga. Es el modelo ideal para usos industriales y cubrir grandes distancias.

  • Conversion RS485 ↔ TTL
  • Aislación galvánica
  • Alimentación: 4.5VCC a 28VCC, consumo 0.5W
  • Velocidad hasta: 40000b/s
  • Extensos enlaces: 1200m
  • Corto línea RS485: por tiempo ilimitado
  • Comunicación 2 hilos, semiduplex
  • Protección contra sobrecargas: 400W@20uS
  • Montaje para riel DIN (opcional)
  • LEDs para TX, RX y PW
  • Pequeñas dimensiones: 90x34x16mm
C7218 conversor aislado RS485-TTL, esquema de conexión.
📄📥 Descargar hoja de datos
C3700 esquema de conexión. Ejemplo TTL tipo NPN y PNP

C3700 conversor RS232-TTL, alimentación dual

Funciona sin fuente externa, utilizando energía del puerto RS232 y también con alimentación externa. Opera tanto con puertos RS232 fijos o bien con USB RS232. Ideal para instalaciones simples, sin cableado adicional. Ofrece entradas con lógica positiva o negativa y salidas TTL tipo NPN y PNP.

  • Conversor RS232 ↔ TTL
  • Alimentacion dual: auto-alimentado o VCC externa
  • Salidas TTL tipo NPN o PNP
  • Entradas TTL: lógica positiva y lógica negativa.
  • TTL salida-tierra: acepta corto por tiempo inlimitado
  • Velocidad: hasta 40000b/s
  • Montaje para riel DIN (opcional)
  • LEDs indicadores de TX, RX y PW
  • Operación hasta 40000 bit/seg
  • Dimensiones: 65x32x15mm
C3700 conversor RS232 a RS485, ejemplo de conexiones.
📄📥 Descargar hoja de datos
